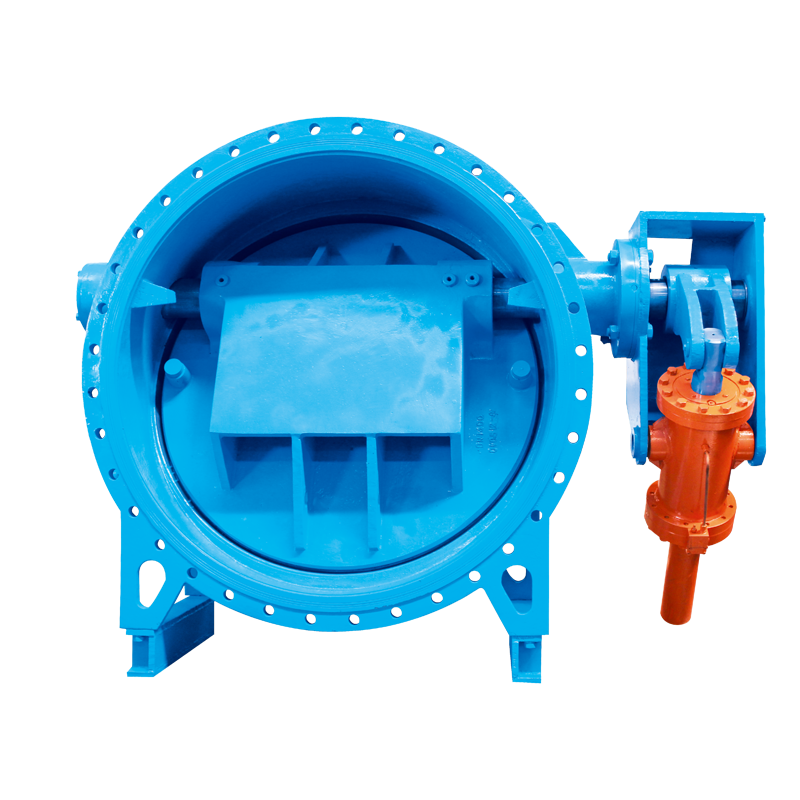

蝶式斜置密封多功能止回阀
-
流体介质水、液体
-
适用温度-10℃～120℃
-
适用压力PN0.6～1.6MPa
-
连接标准GB·ANSI·DIN·API·ISO·BS
-
阀体寿命50年
-
阀体材质球墨铸铁；碳钢；不锈钢；防腐蚀阀体元件，蓝色环氧树脂涂层
-
阀座材质不锈钢；橡胶
-
阀板材料碳钢；不锈钢；球墨铸铁
-
注所有部件可根据实际工况选用不同材质。
技术标准
·试验符合GB/T13927-2008《工业阀门 压力试验》标准。
·侧法兰连接符合GB/T17241.6-2008《整体铸铁法兰》标准。同时符合BS4504，ISO7005，DIN2501中PN1.0MPa，PN1.6MPa法兰连接标准。
·13系列符合GB/T12221-2005《金属阀门结构长度》中法兰连接蝶阀13系列尺寸规定。
·14系列符合GB/T12221-2005《金属阀门结构长度》中法兰连接蝶阀14系列尺寸规定。
特点和优势
·阀板采用大倾斜度设计，阀座斜置，有效提高了阀门对介质流向的响应速度，更好的利用了介质流动力和重力。同时阀板的桁架流线型设计，可增大过流面积，降低流阻系数，降低运行成本。
·采用独特的偏心摆式结构和外部缓冲机构；
·阀板采用双偏心摆动结构，有利于减少流阻和振动；
·独特的缓冲阻尼油缸有效控制阀门关闭速度减小和消灭水锤，使用时无震动、无噪音、运行平稳。
·完全自适应流向开关，无外挂操作系统，低碳环保。
·无论活塞处于任何位置，缩流断面均为环形，从而确保完美的线性调节特性。
